一、概述

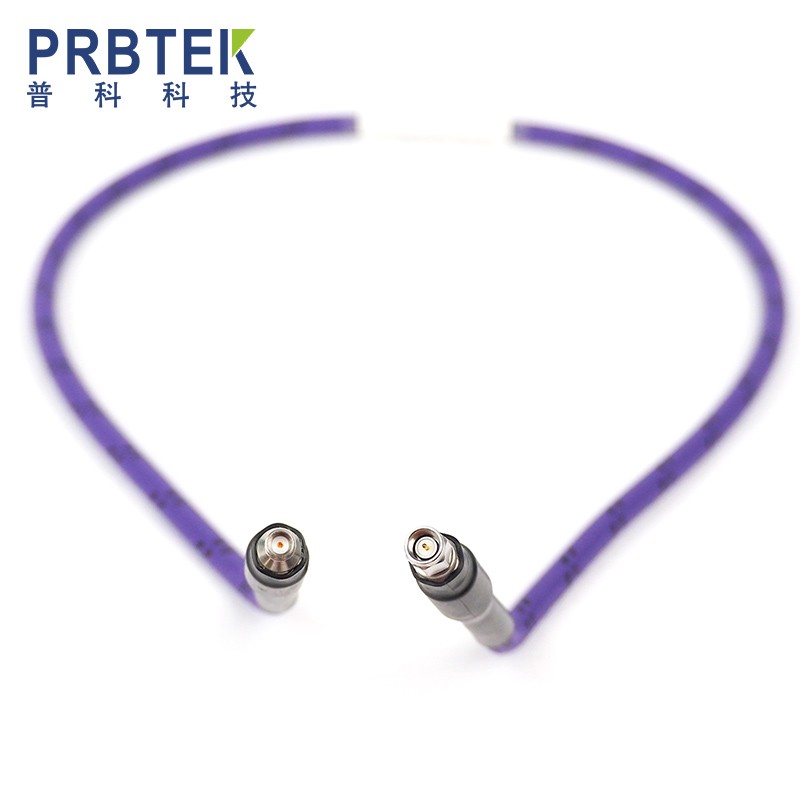

PKR系列高精密稳幅稳相测试线缆采用了***的电缆和铠甲结构，电缆由多层不同的功能层组成，不同结构层的设计确保了产品**的电气性能、稳定的使用寿命和高可靠性，确保多次测试一致性和精确性。
一、技术指标
电气性能 |
型号 | PKR18-SMSF-1M/PKR18-SMSM-1M | PKR26-3.5M3.5F-1M | PKR26-2.92M2.92M-1M/PKR26-2.92M2.92F-1M | PKR40-2.92M2.92F-1M/PKR40-2.92M2.92M-1M | PKR40-2.4F2.4F-1M/PKR40-2.4F2.4M-1M |
频段 | DC～18GHz | DC～26.5GHz | DC～26.5GHz | DC～40GHz | DC～40GHz |
衰减 | 1.85dB/M | 2.35dB/M | 2.35dB/M | 2.92dB/M | 2.92dB/M |
机械相位 稳定性 | ±3° | ±3° | ±3° | ±5° | ±5° |
机械幅度 稳定性 | ±0.03dB | ±0.03dB | ±0.03dB | ±0.05dB | ±0.05dB |
平均功率 （电缆） | 76W@25℃ | 76W@25℃ | 76W@25℃ | 61W@25℃ | 61W@25℃ |
传播速率 | 76% | 74% | 74% | 74% | 74% |
屏蔽效率 | >100dB | >100dB | >100dB | >100dB | >100dB |
阻抗 | 50Ω | 50Ω | 50Ω | 50Ω | 50Ω |
物理机械性能 |
尺寸 | MM | 电缆外径 | 6.4 |
连接器 保持力 | 780N | 最小弯曲半径 | 25 |
铠甲抗压 | 1000N/50mm | 插拔次数 | >5000 |
温度范围 | -55℃-+105℃ | 弯曲寿命 | >20000 |
