HCP8000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形;高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要;两个量程可供选择，方便小电流测量;自动消磁调零功能，使用方便;声光过流报警功能，提醒量程切换;电子轻触式按键设计，使用寿命更长;标准的BNC输出接口，可匹配任何厂家示波器。
HCP8300钳口可夹住直径达20mm的导线，适用于大电流应用场合;测量300A的连续电流和500A的峰值电流，提供了6MHz的带宽;探头具有300A (100X)和50A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。HCP8000系列电流探头常用于开关电源、马达驱动器、电子镇流器、LED照明、新能源等设计和测试应用中。
产品电气规格：
型 号 | HCP8300 |

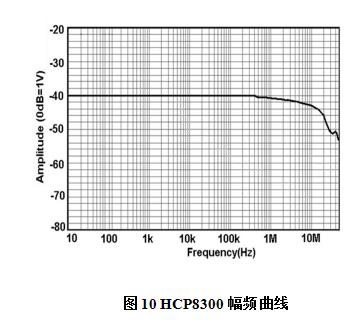

带宽(-3dB) | DC-6MHz (图10) |
|
上升时间 | ≤58ns |
|
连续电流 最大值 | 300Arms (图11) |
|
峰值电流 | 500Apk |
量程 | 50A | 10X衰减 |
300A | 100X衰减 |
过流报警值 | 50A | ≥50A |
300A | ≥500A |
电流传输比 | 50A | 0.1V/A |
300A | 0.01V/A |
分辨率 | 50A | 10mA |
300A | 100mA |
精度 (DC,45-66Hz最大连续电流) | 50A | ±1%±10mA |
300A | ±1%±100mA |

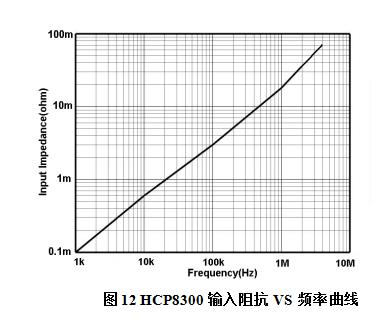

输入阻抗 | 参考(图12) |
|
延时 时 | 探头 主机 | 41ns |
BNC (1m) | 5ns |
终端负载要求 | ≥100kΩ |
供电方式 | DC 12V/1A（标配适配器） |
绝缘线电压 | 600V CATII 300V CATIII |
安全符合标准 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 |
EMC符合标准 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 |
