型号: CP1015
产地: 西安
留言咨询

产品介绍

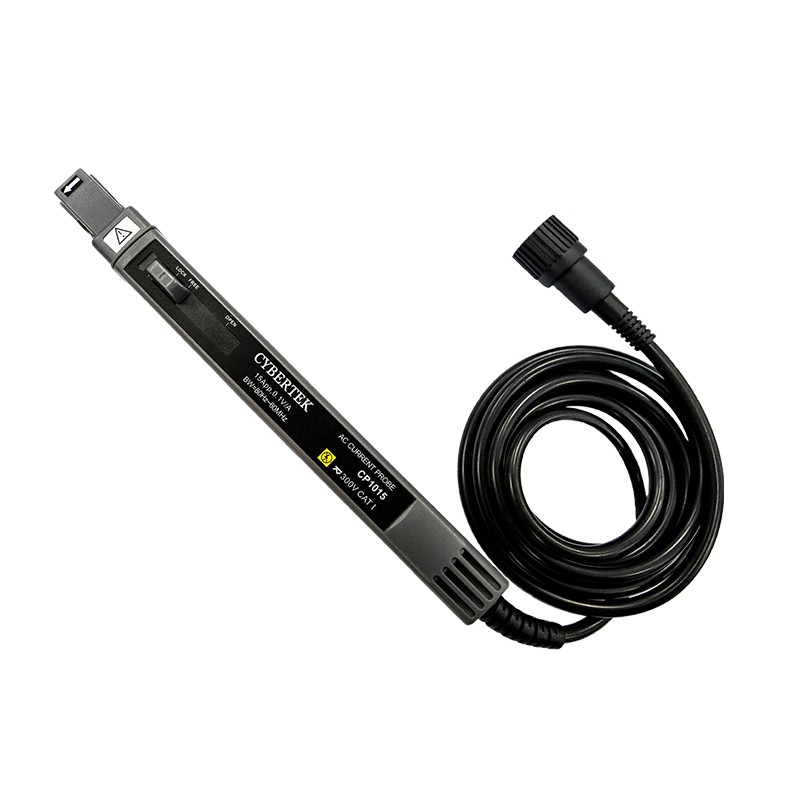

CP1015电流探头用于交流电流测量，被测电流达到15A峰峰值，低频带宽80Hz，高频带宽60MHz。标准的BNC输出接口，可接任何厂家示波器;开口设计方式，无需断开被测电路，测量方便。广泛应用于电机驱动，逆变器，开关电源，航空电子等测量中。

产品规格

带宽（-3dB）	80Hz～60MHz

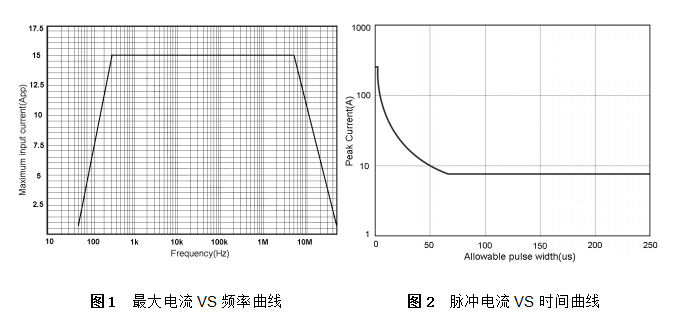

最大连续电流	15App(5.3Arms) 最大电流VS频率(参考图1)
最大脉冲电流	250Apk(参考图2)，不能超过500A*us或者5.3Arms，否则可能造成磁芯饱和而无法正确归零
最大DC饱和电流	0.5A
中频精度	≤3%
电流传输比	100mV/A
延时时间	16ns
上升时间	≤5.83ns
终端负载	1MΩ
插入阻抗(典型值)	0.04Ω(100kHz),0.14Ω(1MHz)
钳口直径	约5mm
输出接口	BNC
输出线长度	1.5米
安全等级	300V CATI
工作温湿度	0℃～50℃,80% or less
保存温湿度	-40℃～70℃,80% or less
工作海拔高度	2000m
尺寸(长宽高)	21611545mm
重量	约150g
