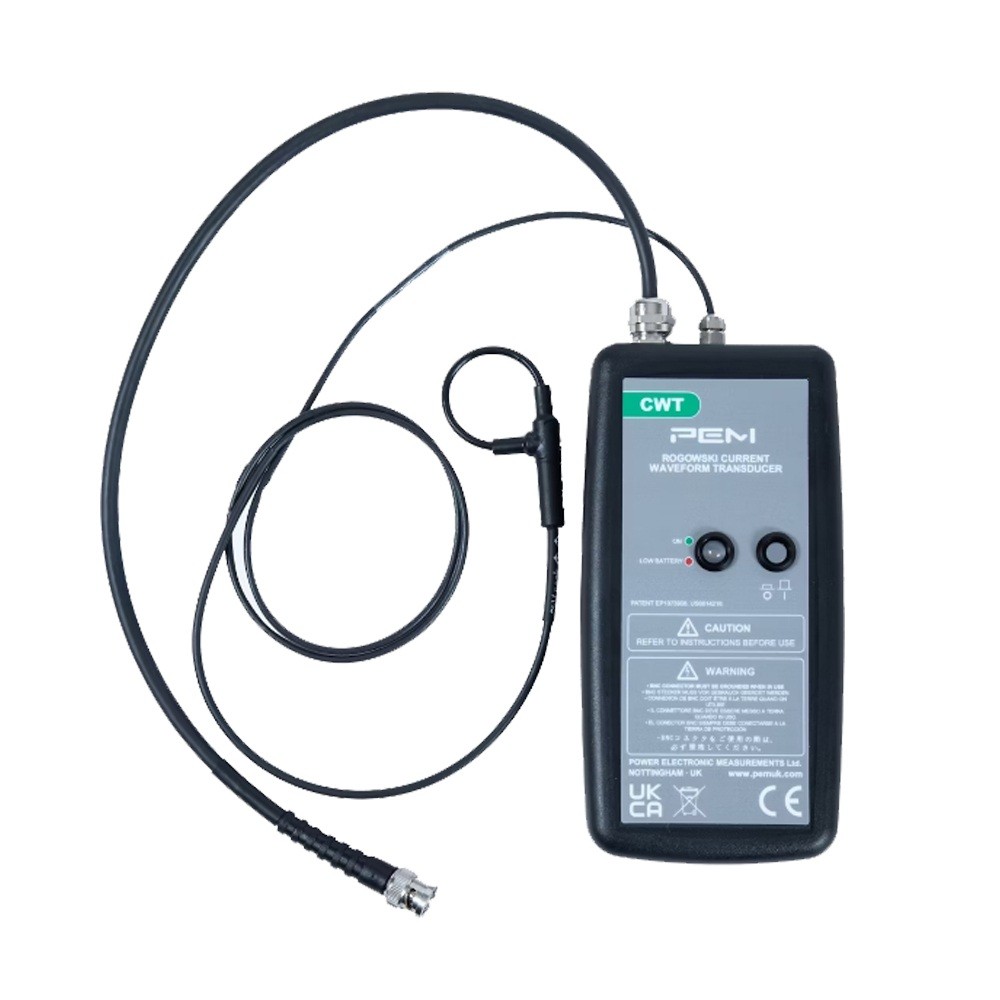

cwtmini50hf

一种新型的屏蔽，悬挂式线圈，具有极好的外部电压和50MHz带宽的拒绝。

CWTMINI50HF提供了50MHz(-3db)的带宽，该带宽利用了100mm圆周和3.5毫米横截面直径的新型屏蔽夹式线圈。屏蔽层在线圈暴露于快速DV/DT瞬变的电路中提高了电流测量的性能;例如，在测量具有高阻断电压的半导体装置中的快速电流瞬变时。

CWTMINI50HF是一种宽波段AC电流探针，其固定为0.5M BNC输出，可连接到大多数类型的示波器或数据采集设备。

关键功能

·一种新型的静电屏蔽Rogowski线圈-从快速局部DV/DT瞬变或大型50/60Hz电压中干扰的出色免疫力。

·宽的工作温度-40℃至+125℃。

· (-3db)带宽高达50MHz。

·上升时间12.5NS(用于100mm线圈)。

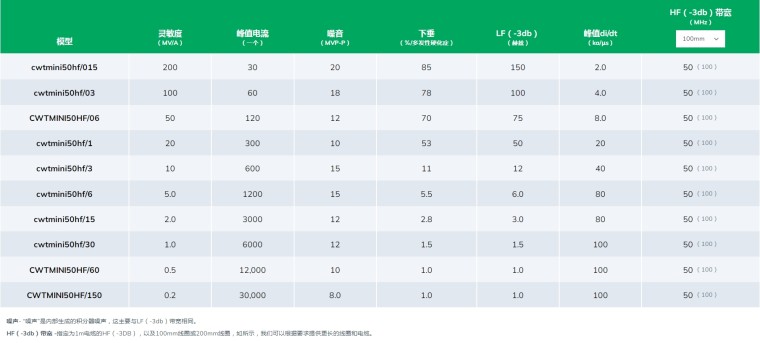

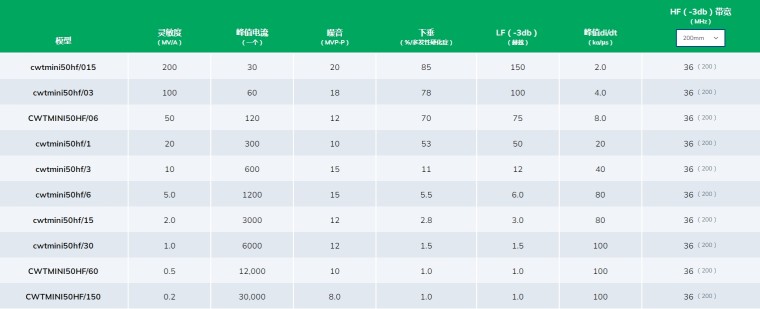

·当前评级从30aPK到30KA PK。

·标准线圈长度(周长)为100mm或200mm。

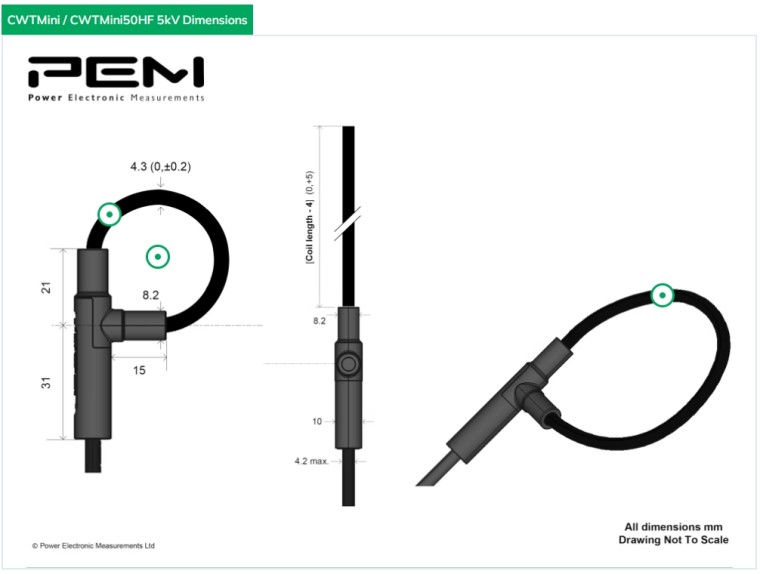

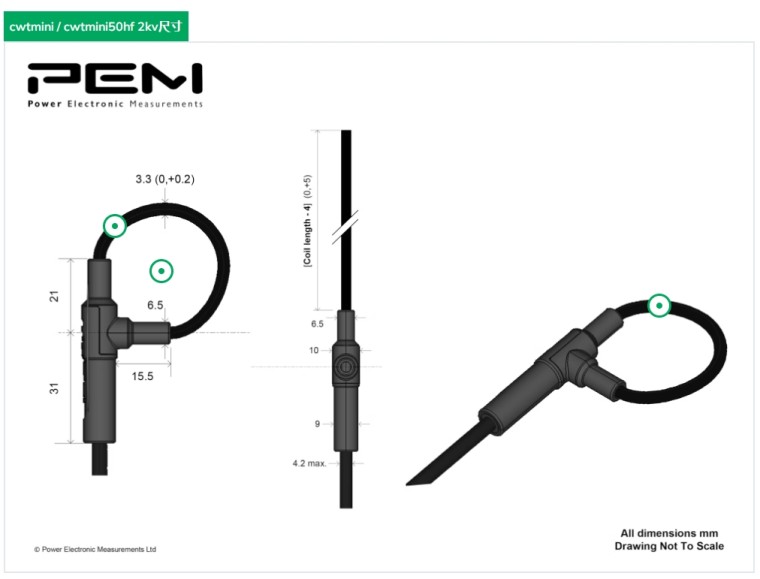

·薄线圈3.5mm横截面直径为2kVPK绝缘，为5kV PK线圈4.5mm。
