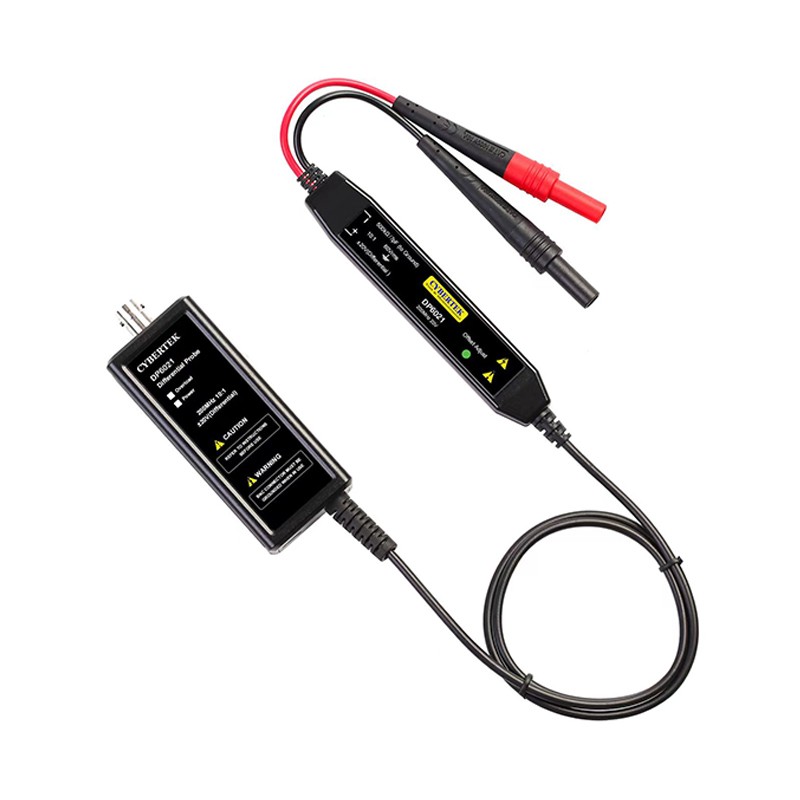

CYBERTEK高频低压差分探头DP6021

型号: DP6021
产地: 西安
留言咨询


型号:	DP6021
产地:	西安
配件产地:	国产配件

产品介绍

概述

DP6021探头是具有浮地测量功能的高频低压差分探头。测量电压±20V(DC+Pk),其带宽最高达200MHz，提供 10:1 的衰减设置，具有 1 MΩ 的输入阻抗，以及 3.5 pF 的低输入电容，可以****地降低电路负载，具有过压报警功能，可以兼容任何具有 50 Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。在各种应用中得到广泛使用，可以为当今的高速功率测量、车载总线测量和数字系统设计提供出色的通用差分信号测量。

电气规格

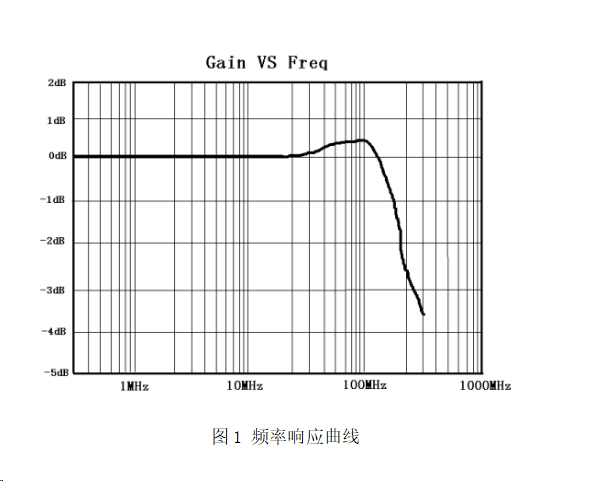

带宽(-3dB)				200MHz(参考图1频率响应曲线)
上升时间				≤1.75ns
精度(读数的%)				±1%
衰减比				10:1
最大差分测量电压(DC + Peak AC)				±20V
最大共模输入电压				±60V
最大额定输入电压（每一端对地）				±60V
输入阻抗			单端对地	500kΩ
			两输入端	1MΩ
输入电容			单端对地	＜7pF
			两输入端	＜3.5pF
输出电压摆动				±2V(驱动50Ω示波器输入)
偏置（典型值）				±2mV
偏置调整范围（典型值）				±95mV
CMRR	50Hz/60Hz			＞80dB
	10MHz			＞50dB
噪声(Vrms)				6mV
过载指示电压阀值				≥20V
延时时间		探头主机		11ns
		BNC线(1m)		5ns
过载指示灯				过载时，指示灯红灯亮
终端负载要求				50Ω
电源				USB 5V/2A适配器
